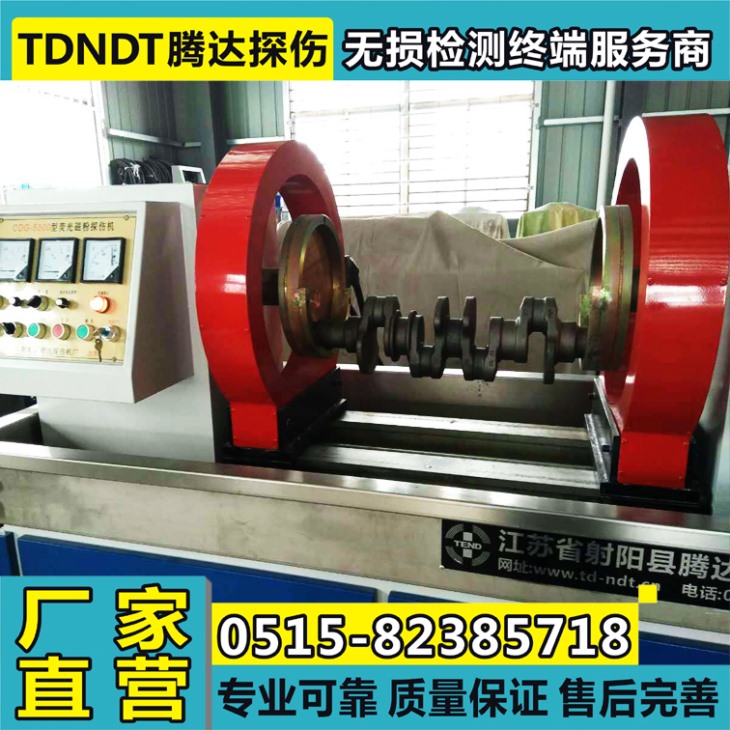

CDW-6000型曲軸熒光磁粉探傷機

CDW-6000型曲軸熒光磁粉探傷機

1.技術參數：

磁化方式：周向、縱向、復合三種磁化方式；

周向磁化電流：AC 0-6000A有效值，連續可調，帶斷電相位控制；

縱向磁化磁勢：AC 0-24000AT有效值，連續可調，帶斷電相位控制；

周向退磁電流：AC 6000-0A有效值，連續可調；

縱向退磁磁勢：AC 24000-0AT有效值，連續可調；

退磁方式：自動衰減式；

退磁效果：≤0.3mT；

電極間距（可定制）：0-1000mm可調；

暫載率：≥25%；

夾持方式：氣動夾緊；

運行方式：手動/自動；

探傷靈敏度：15/50A1型試片清晰顯示；

探傷節拍：約14秒/件(上下料及觀察時間除外，探傷時間和工藝過程可根據需方實際需要，程序可調整)；

電源：三相四線 380V±5%  50Hz  150A；

外形尺寸： 約2400mm (L)×750mm (W)×1500mm (H)（含噴淋架高度）；

壓縮空氣： 0.4～0.6MPa；

使用環境：溫度-5℃+40℃，相對濕度≤80%，無腐蝕氣體、粉塵及中高頻干擾；

質量：約1800Kg。

2.功能及應用

CDW-6000曲軸磁粉探傷機系機電分立式半自動專用熒光磁粉探傷設備。設備采用手動或半自動兩種運行方式，由可編程控制器（PLC）集中控制，檢測靈敏度高具有欠流、超溫等聲光報警功能。
